تست MTR و عیب یابی توسط دستور MTR یکی از راه هایی است که می تواند مشکل مربوط به نوع ارتباط در شبکه را در مدیریت یک سرور پیدا کنید. از دست رفتن بسته ها و یا همان Packet Loss یکی از مواردی است که در شبکه مورد بررسی قرار می گیرد.
ابزار های مختلفی هستند که میتوانند در مانیتورینگ و عیب یابی شبکه و نوع ارتباطات در شبکه به ما کمک کنند که MTR یکی از معروف ترین ها و قدرتمند ترین های آنها است. در این مقاله از بلاگ وب داده قصد داریم شما را با MTR و نصب آن بر روی انواع سیستم عامل ها و نحوه تجزیه و تحلیل داده ها آشنا کنیم. با من در ادامه این مقاله همراه باشید…😉👇
💡 Packet Loss چیست؟ در شبکه های کامپیوتری اطلاعات به صورت بسته و یا Packet هایی بین دستگاه ها در حال انتقال هستند. Packet Loss زمانی رخ می دهد که این مسیریابی به درستی اتفاق نیفتد و بسته ها در میانه راه از دسترس خارج شوند و یا گم شوند.
تست MTR

 MTR چیست؟

MTR نرم افزاری open course و منبع باز است که به صورت رایکان در اختیار کاربران قرار داده شده است و به صورت کلیدی جهت شخیص مشکلات شبکه استفاده می‌شود. بر طبق این نرم افزار که اولین بار برای سیستم عامل لینوکس طراحی شد میتوانید با سرعت عمل بالاتری مشکل موجود در شبکه را پیدا کنید. برای توضیح MTR باید شما را با پروتکل ICMP بیشتر آشنا کنم…
پروتکل ICMP مخفف internet control message protocol، شامل یکی از اصلی ترین پروتکل های موجود در شبکه است. دستوراتی مانند: Ping و traceroute داده های خود را بر طبق این پروتکل ارائه می دهند و این دو دستور به کمک آن می‌توانند وضعیت ارتباط بین دو دستگاه را بررسی کنند.
بر طبق این ابزارها شما میتوانید ارتباط بین دستگاه مبدا و مقصد را بررسی کنید و ببینید که آیا Packet Loss اتفاق می افتند و یا شما reply مورد نظر را از مقصد دریافت میکنید یا نه. و اما MTR ابزاری است که 2 دستور و ابزار مهم تر با نام های traceroute و Ping را در یک پکیج به شما نشان می دهد. حال با نحوه استفاده از این ابزار و تجزیه و تحلیل داده ها بیشتر آشنا می شوم.

آموزش نصب MTR

در انواع سرورهای لنوکس دستورات Ping و traceroute به صورت پیش فرض قابل استفاده هستند اما ابزار  MTR حتماْ باید طبق دستورات مخصوص خود در هرتوزیع لینوکسی به صورت مجزا نصب شود.

نصب MTR در لینوکس

🔸 جهت نصب MTR بر روی Ubuntu/Debian تنها کافی است در ترمینال سرور خود دستور زیر را وارد کنید.
sudo apt-get install mtr
📌 درنظر داشته باشید دسترسی شما باید در حالت اصلی و Root باشد، چرا که دستور Sudo به همین دلیل داده شده است.
🔸 جهت نصب MTR بر روی CentOS/RHEL/Fedora تنها کافی است در ترمینال سرور خود دستور زیر را وارد کنید.
yum install mtr
🔸 جهت نصب MTR بر روی Arch تنها کافی است در ترمینال سرور خود دستور زیر را وارد کنید.
pacman -S mtr
پس از وارد کردن دستورات enter کنید تا دستور برای شما اجرا شود و packet ابزار به صورت کامل نصب شود.

نصب MTR در ویندوز

جهت نصب MTR بر روی سیستم عامل Windows تنها کافی است ابزار WinMTR را از طریق کلیک بر روی لینک موجود دانلود و نصب کنید.

نصب MTR در MacOS

در سیستم عامل Mac نیز ابزار MTR به صورت پیش فرض نصب نشده است که در این صورت شما میتوانید از طریق راهنمای Homebrew نصب را انجام دهید و در غیر این صورت از دستور زیر استفاده کنید.
brew install mtr

تست  MTR دوطرفه

MTR ابزاری جهت بررسی ارتباط بین مبدا و مقد است و در هر دو طرف این ارتباط باید با این ابزار مورد بررسی قرار گیرد تا Packet Loss یا نقطه دقیق بسته های ازدست رفته را بدست آورید. از این رو برای دریافت اطلاعات درست و خطای ناشی از Packet Loss حتماْ این تست را در دو طرف ارتباط انجام دهید. شاید برایتان سوالی مطرح شود که این Packet و یا بسته های اطلاعاتی شامل چه مواردی است:
💡 یک پکت و یا بسته هیچ فرقی ندارد که حامل چه اطلاعاتی باشد چرا که برای کاربران مختلف بسیار متفاوت است. این بسته از دانلود یک عکس گرفته تا فیلم و هر داده و یا اطلاعات دیگری شامل موارد زیر است.
HeaderPayload
نسخه ها طول بسته
شناسه
TTL و پروتکل
IP مبدا
IP مقصد
گزینه ها و Padding		اطلاعات بسته
اطالاعات حمل شده به مقصد
جزئیات بسته IPv4
ما در شرکت وب داده زمانی که کاربر با موارد اختلالی مانند: کندی در دریافت اطلاعات و یا با نوعی اختلال و یا قطعی در شبکه مواجه باشد، از انها درخواست تست MTR می کنیم. این تست را در دو سر این ارتباط انجام می دهیم یعنی در مبدا و مقصد ارتباط دارای اختلال و در نهایت مشکل را پیدا خواهیم کرد. در ادامه به نحوه دریافت گزارش خواهیم پرداخت.
سرور مجازی ایران
بهترین VPS ایران با پنل مدیریت اختصاصی، هارد NVMe و پهنای باند بالا
برای مشاهده پلن‌های
سرور مجازی ایران وب‌داده
 روی دکمه زیر کلیک کنید

تست MTR

پس از انجام مراحل قبل جهت نصب ابزار مورد نظر بر روی سرور، حال وقت آن است که گزارش خرابی و اختلال خود را حهت مقصد مورد نظر دریافت کنید. درنظر داشته باشید، حال که ابزار را بر روی سیستم عامل مورد نظر خود نصب کردید، دریافت گزارش های اختلال در سیستم عامل ها و توزیع های مختلف یکسان است و تحلیل اطلاعات برای انواع سیستم عامل ها به صورت یکسان انجام می شود.
🔸 جهت دریافت اطلاعات در محیط Linux به صورت Live از طریق دستور زیر اقدام کنید:
mtr IP
پس از دریافت اطلاعات تست، حتماْ Screen shot صفحه را برای ما ارسال کنید.
📌 این نکته را هم حتماْ درنظر داشته باشید که جهت دریافت اطلاعات دقیق تر، تعداد packets ها باید حداقل 100 باشد. پس کد موجود را به صورت زیر استفاده کنید:
mtr -n -r -c 100 x.x.x.x
📌 اگر هم از نسخه ویندوز نرم افزار WinMTR استفاده می کنید پس حتماْ از بخش Option نرم افزار، گزینه Resolve names را غیر فعال کنید.
با هر روشی که این تست را انجام دهید تفاوتی ندارد در نهایت اطلاعات بدست آمده به صورت یکسان است. که در ادامه این مقاله به تجزیه و تحلیل آنها خواهیم پرداخت 👇

تست MTR Linux در Putty

تمامی تست های انجام شده با کد دستوری Live به صورت mtr x.x.x.x انجام شده است.
تست MTR

تست MTR Linux در ترمینال Ubuntu

تست MTR

تست MTR Linux در Windows

تست MTR

تست MTR در میکروتیک RouterOS

MTR که مخفف My Traceroute است، در واقع ترکیبی از دو ابزار اصلی ping و traceroute است که به صورت پیوسته و همواره بین سرور مبدا و مقصدی که شما تعیین کرده‌اید و احساس مشکل دارید، بسته‌هایی را ارسال می‌کند تا packet loss، تاخیر و نوسانات آن را در هر hop نشان دهد و کیفیت مسیر شبکه را به صورت واقعی در این لحظه مورد بررسی قرار دهد.
در بخش‌های قبلی، نصب و تست MTR را بر روی سیستم‌عامل‌های لینوکس، ویندوز و MacOS مشاهده کردید و در این قسمت به سراغ سیستم‌عامل MikroTik RouterOS می‌رویم.
✅قدرت بی‌حد و مرز شبکه با MikroTik RouterOS Level 6.
وب‌داده، ارائه‌دهنده تخصصی سرورهای مجازی میکروتیک با لایسنس لول 6 در ایران اروپا و آمریکا.
👇 شبکه خود را گسترش دهید!
📌 در نظر داشته باشید که در میکروتیک امکان اجرای مستقیم MTR وجود ندارد و به جای آن از ابزار داخلی traceroute استفاده می‌کنیم تا مسیر و کیفیت ارتباط را مورد بررسی قرار دهیم.

1- Traceroute از طریق Terminal میکروتیک

در مرحله اول باید ترمینال RouterOS را باز کنید. برای این کار می‌توانید از نرم‌افزار Winbox یا محیط تحت وب‌ WebFig استفاده کنید. همچنین می‌توانید اتصال به میکروتیک را از طریق SSH انجام دهید. پس از ورود از طریق WinBox، گزینه New Terminal را انتخاب کنید تا محیط خط فرمان باز شود.

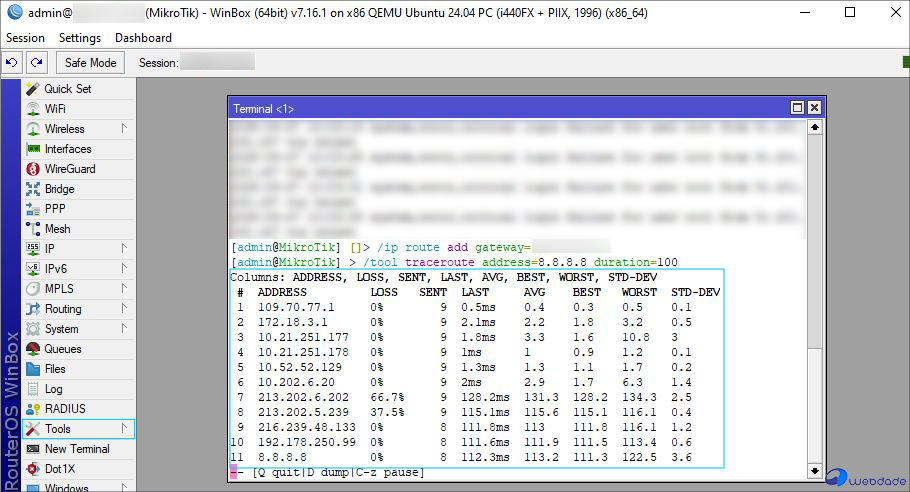

🔸 با استفاده از دستور زیر می‌توانید میزان Packet Loss را در طول مسیر و برای هر هاپ به‌صورت دقیق شناسایی کنید. (duration=100 یعنی این تست به مدت 100 ثانیه اجرا خواهد شد و سپس متوقف می شود.)
/tool traceroute address=8.8.8.8 duration=100
تست mtr در میکروتیک
🔸 با توجه به تست انجام‌شده می‌توانید مسیر شبکه از مبدا تا مقصد را به‌طور کامل بررسی کنید و دقیقا مشخص کنید در کدام نقطه بسته‌ها از دست می‌روند و مشکل وجود دارد.

2- تست Traceroute از طریق WinBox

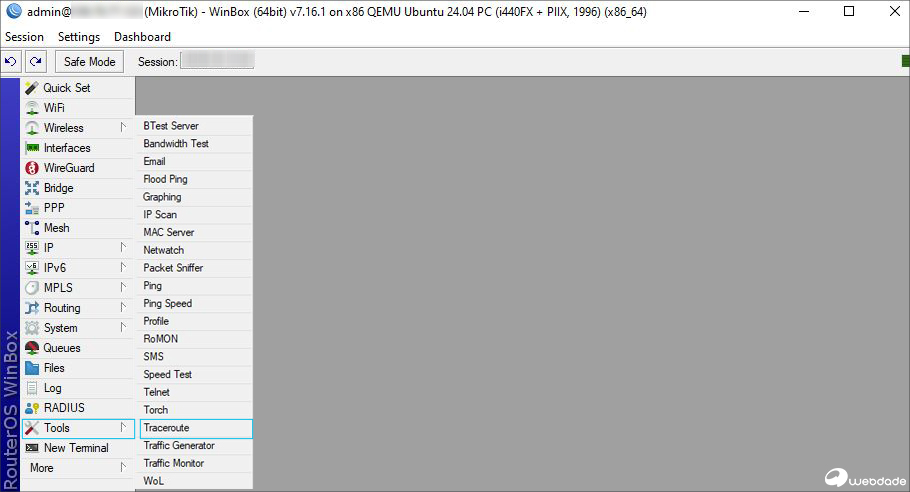

در روش دوم تنها کافی است WinBox را باز کنید و از طریق منوی اصلی گزینه Tools را انتخاب کنید و سپس برروی Traceroute کلیک کنید.
تست MTR

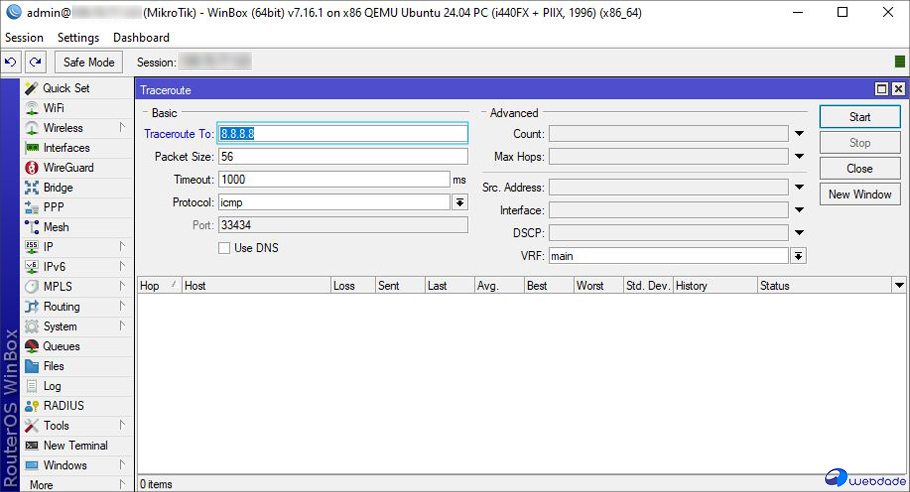

🔸 در ادامه تنها کافی است آدرس IP مقصد مورد نظر را وارد کنید و بر روی گزینه Start کلیک کنید.
  • Traceroute to: مقصد (IP/دامنه)
  • Packet Size: اندازه بسته پروب
  • Timeout: مهلت پاسخ هر هاپ
  • Protocol: نوع پروتکل پروب
  • Use DNS: نمایش نام‌ها به‌جای IP
  • Count: تعداد پروب در هر هاپ
  • Max Hops: حداکثر TTL
  • Src. Address: آدرس مبدأ دلخواه
  • Interface: اینترفیس خروجی اجباری
  • DSCP: برچسب QoS روی پروب‌ها
  • VRF: اجرای تست در VRF مشخص
تست MTR
تست MTR

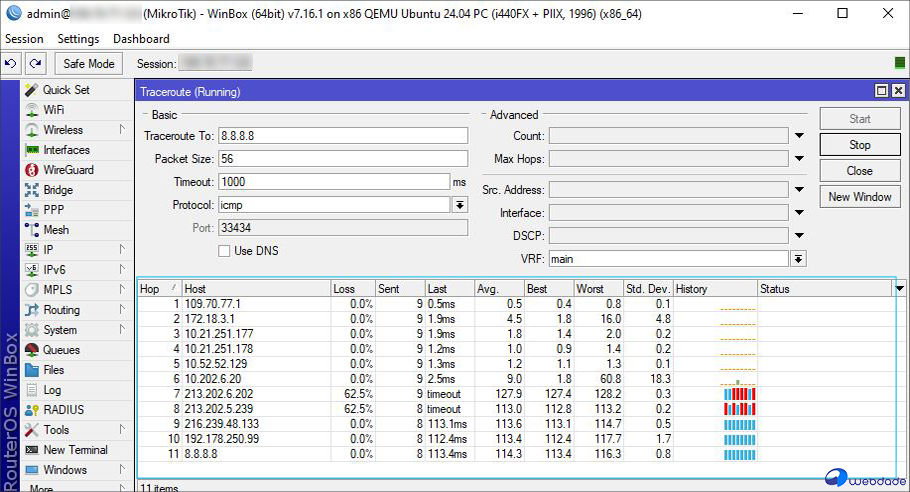

🔸 این تست امکان بررسی مسیر مبدا تا مقصد را فراهم می‌کند و محل دقیق بروز مشکل در مسیر را نشان می‌دهد.

تحلیل خروجی MTR

Hosthostname و یا IP موقعیتی است که بسته از آن عبور می کند.
Lossدرصد از دست داده بسته ها در هر IP است.
Sntتعداد بسته های ارسالی در هر IP است.
Lastتاخیر میلی ثانیه ای آخرین بسته ارسالی در هر IP.
Avgمیانگین تاخیر بسته ها در هی میلی ثانیه در هر IP.
Best(Round-trip time(RTT کمترین زمان رفت و برگشت داده ها.
Wrstبیشترین RTT رفت و برگشت داده ها.
StDevStandard Deviation شاخص پراکندگی و انحراف معیار در هر IP
خروجی تست MTR
باید گفت: تمامی این گزارشات توسط پروتکل ICMP که در ابتدای مقاله به آن اشاره شد، در بستر شبکه در حال ارائه است. این گزارشات ریشه اصلی اختلالات در شبکه را نشان می دهند.

بررسی packet loss

درنظر داشته باشید در بررسی بسته های از دست رفته همیشه hop نهایی را ملاک قرار دهید چرا که در host های بالاتر ممکن است مقدار عددی متفاوتی نشان داده شود که به دلیل rate limit و یا حداکثر نرخ عددی است. این میزران عددی در پکت‌ لاس برای موارد مختلف میتواند متفاوت در نظر گرفته شود اما در حالت کلی packet loss زیر 1% نرمال است اما گاهی برا ی برنامه های حساسی که بسته های اطلاعاتی در آنها بسیار پر اهمیت هستند این نرخ نرمال را، زیر 0.01% درنظر میگیرند.
📌 و اما کاربران گرامی وب داده، نیازی نیست که شما علم تجزیه و تحلیل داده های شبکه ای را داشته باشید و تنها کافی است این تست را بر طبق همین آموزش انجام دهید و Screen shot تست MTR را برای ما ارسال کنید تا ما تمامی موارد در مسیر شبکه شما را بررسی کنیم و دلیل کندی و اختلال شما را دریابیم.

نتیجه گیری: تست MTR و Traceroute

پس در یک نتجه گیری کلی متوجه می شویم که MTR به صورت کلی مسیر داده های ارسالی از مبدا به مقصد را مورد بررسی قرار میدهند. MTR دارای ویژگی هایی ازجمله:
  • تحلیل مسیر: که در تمامی hop های موجود بر سر مسیر مبدا به مقصد مقدار packet loss را نشان میدهد و به صورت دقیق به ما نشان میدهد که ایراد کار در کجاست.
  • بررسی کیفیت اتصال: این تست به کاربر و مدیر سرور نشان میدهد در مسیر این انتقال در کدام بخش از شبکه ایراد وجود دارد و در نهایت به بهبود کیفیت کمک ویژه ای میکند.
  • گزارش گرافیکی: در تست MTR شما میتوانید به راحتی داده ها را دریافت و بررسی کنید و به نوعی به ساده ترین روش، ایراد شبکه را پیدا کنید.

سوالات متداول تست MTR

آیا از گزارش گیری MTR، میتوان بر روی سیسم ویندوز استفاده کرد؟

شما میتوانید توسط نرم افزار WinMTR و نصب آن بر روی ویندوز و با انجام این تست از مشکلات شبکه ای خود مطلع شوید.
